Pergel Vinçler

Dar alanda dairesel çalışma

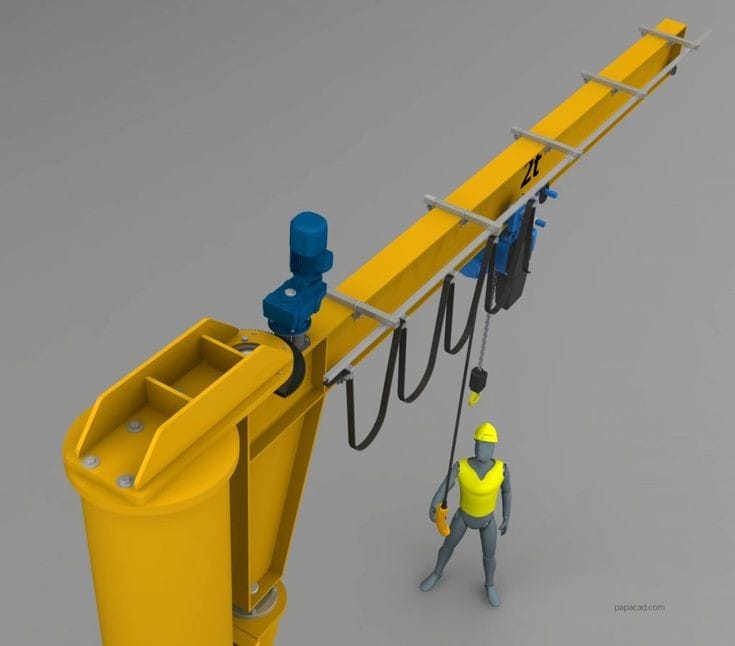

Pergel vinç, bir sütun ya da duvar bağlantısı etrafında dönen kol üzerinde caraskal taşır. Çalışma alanı kolun uzunluğu kadar yarıçapa sahip bir daire ya da daire parçasıdır. Köprülü vinç kurmanın gereksiz kaldığı yerlerde en pratik çözümdür.

Tipik kullanım tezgâh başıdır: parçayı tezgâha yerleştirmek, işlem sonunda almak, yan sehpaya aktarmak. Makine besleme, kalıp değişimi ve paketleme istasyonlarında da aynı işi görür.

Sütun tipi olan kendi ayağı üzerinde durur ve zemine ankrajlanır; bunun için uygun bir temel gerekir. Duvara montajlı olan ise mevcut kolona veya betonarme duvara bağlanır, yer kaplamaz ama bağlanacağı yapının yükü taşıması şarttır.

Pergel vinçte kolun ne kadar kolay döndüğü günlük kullanımı doğrudan etkiler. Döner göbekteki yatak seçimi ve yağlama durumu, operatörün yükü tek eliyle konumlandırabilmesini belirler. Zor dönen bir kol zamanla kullanılmaz hale gelir; bu yüzden yatak bakımı ihmal edilmemelidir.

Sütun tipi pergelde ankraj, sistemin en kritik parçasıdır. Kol ucundaki yük sütun dibinde devirme momentine dönüşür ve bu moment ankraj cıvatalarıyla betona aktarılır. Beton kalitesi, plaka ölçüsü ve cıvata derinliği bu momente göre belirlenir; eksik hesaplanmış bir ankraj zamanla gevşer.

Duvara montajlı modelde ise yük mevcut kolona veya betonarme duvara biner. Burada belirleyici olan yapının kendisidir: bağlantı noktasının hem düşey yükü hem devirme momentini taşıyabildiği doğrulanmadan montaj yapılmaz.

Kolun ne kadar kolay döndüğü günlük kullanımı doğrudan etkiler. Döner göbekteki yatak seçimi ve yağlama durumu, operatörün yükü tek eliyle konumlandırabilmesini belirler. Zor dönen bir kol zamanla kullanılmaz hale gelir.
