Portal Vinçler

Ayakları zeminde yürüyen köprü

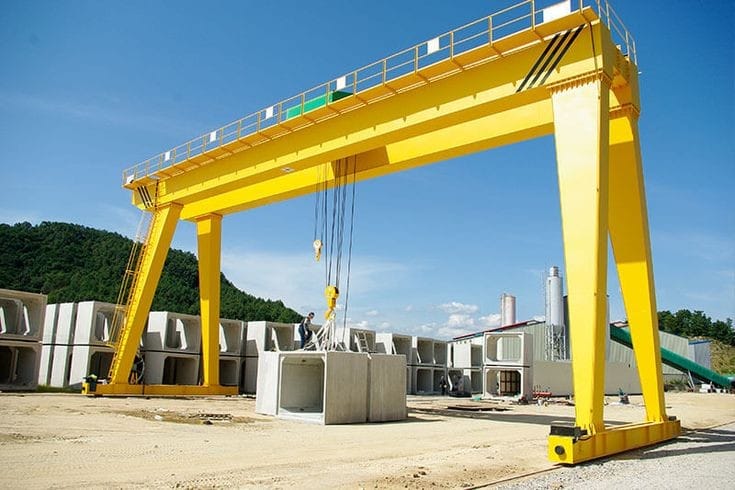

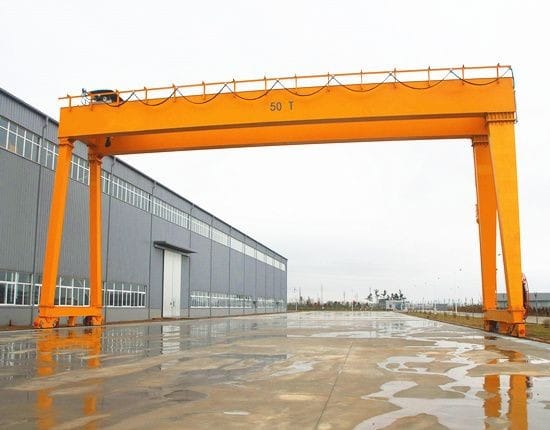

Portal vinç, köprülü vincin ayaklar üzerine oturtulmuş hâlidir. Ray, tavana veya konsola değil zemine döşenir. Böylece taşıyıcı bir bina olmadan da kaldırma sistemi kurulabilir; açık stok sahaları, hurda alanları, beton santralleri ve tesis dışı yükleme noktaları bu yüzden portal vinçle çözülür.

Yarı portal ise tek tarafı zemin rayında, diğer tarafı duvara veya mevcut konsola oturan sistemdir. Bir tarafta uygun taşıyıcı yapı varsa yarı portal hem daha az çelik hem daha az zemin işi ister.

Açık sahada çalışan bir vinçte rüzgâr yükü, ray kaçıklığı ve korozyon tasarımın parçasıdır. Duruş hâlinde vincin yerinde kalması için ray kıskaçları veya fırtına emniyeti gerekir; boya sistemi de kapalı alandaki bir vinçten farklı seçilir.

Portal vinçte ray hattının bakımı, vincin kendisinin bakımı kadar önemlidir. Açık sahada ray oluğuna zamanla toprak, taş ve kar dolar; tekerlek bunların üzerinden geçerken hem kendisi hem ray aşınır. Düzenli temizlenen bir hatta tekerlek ömrü belirgin şekilde uzar.

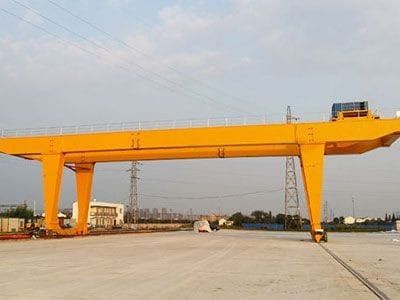

Kiriş uçlarına konsol yapılması, ayakların dışına da erişim kazandırır. Böylece vinç, ray hattının dışındaki bir kamyona ya da stok alanına ulaşabilir. Konsol boyu arttıkça ayaklara gelen moment büyüdüğü için bu ilave baştan hesaba katılmalıdır.

Açık sahada elektrik beslemesi de kapalı alandan farklı çözülür. Akım alıcı hattının su ve toza karşı korunması, kablo tamburunun güzergâha uygun seçilmesi ve bağlantı noktalarının sızdırmaz yapılması, arıza sıklığını doğrudan etkiler.
